16 de enero de 2020
CLIENTE: AYUNTAMIENTO DE ZARAGOZA
PAÍS: ESPAÑA, Zaragoza
La División de Movilidad e Industrial de imesAPI, ha sido adjudicatario del acuerdo marco para «suministros, colocaciones y limpieza de placas de cerámica en vías urbanas y carteles metálicos en caminos y soportes metálicos que sirvan para rotular las vías y fincas urbanas», de acuerdo, a lo que señala la Ordenanza «Identificación y rotulación de vías y fincas urbanas»

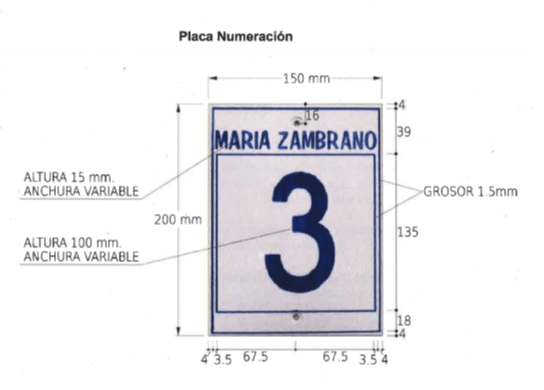

La placa de señalización de los números identificativos de las fincas será de cerámica de 5 mms. de espesor, 15 cms. de base y 20 cms. de altura.
En su interior se dibujará un cuadrado de 13,50 x 13,50 cms dentro del cual figurará el número de la finca cuya altura será de 10 cms. Sobre el cuadrado referido se rotulará, el nombre de la calle, plaza, camino, etc. a que corresponda (con letras de 1,50 cms. de altura las mayúsculas y 1 cm. las minúsculas).

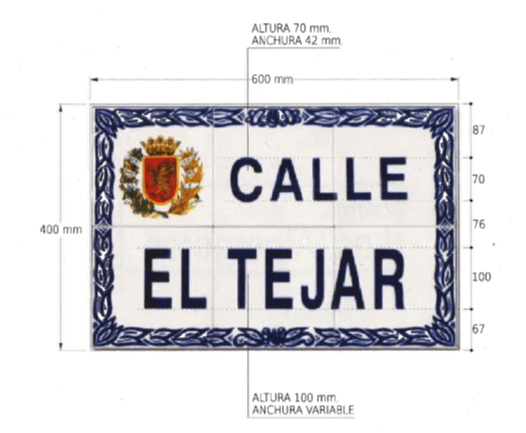

La placa en que se rotule el nombre de los espacios urbanos estará compuesta por seis piezas cerámicas, de 20 x 20 cms. cada una, y de 10 mms. de espesor.
De las tres piezas
cerámicas superiores, la izquierda contendrá el escudo de la Ciudad o el anagrama municipal, las dos restantes, llevarán el rotulado correspondiente al espacio urbano a que se refiere (Calle, Plaza, Paseo de los, etc.).
Los carteles metálicos (tipo AIMPE) que constituyen los rótulos normalizados de señalización de caminos se apoyarán sobre poste de acero galvanizado.
El conjunto de estructura y poste estará compuesto por:
- Soporte formado por poste de acero galvanizado 80x40x2 mm y 3,2 metros de altura (con 30 cm dentro del dado de hormigón).
- El soporte quedará totalmente anclado al terreno mediante excavación y dado de hormigón de 40x40x40 cm.

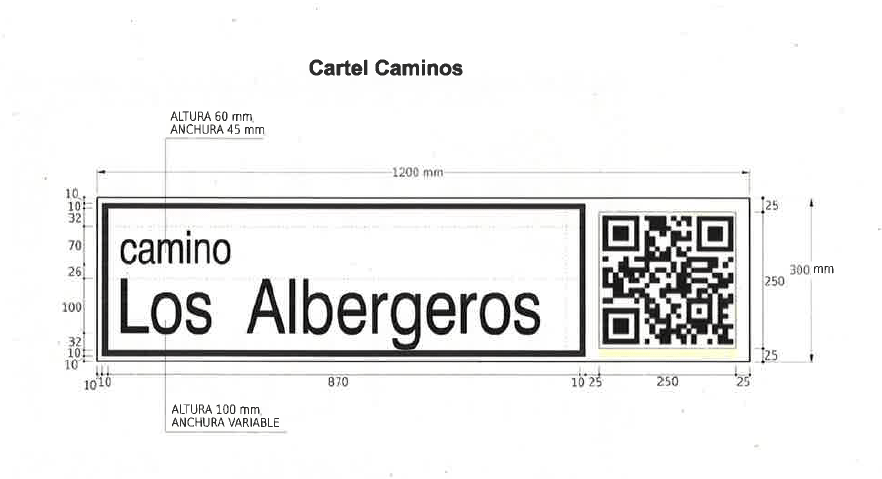

- La estructura del cartel de acero reflexivo nivel 1, de 1200x300x25 mm en chapa galvanizada de 1,8 mm. de espesor, en fondo blanco y tendrá impreso el rotulo recuadrado con línea de 1O mm de grosor y 870 x 260 mm, como norma general el tipo de vía será en minúsculas de 60 mm y la identificación será mayúscula y minúsculas de 100 mm y 70 mm respectivamente. Los rótulos y orla serán en color negro. Fuera del recuadro, a la derecha del mismo, se imprimirá en negro un QR de 250×250 mm.
- El conjunto incluirá dos pletinas de acero atornilladas al cartel para abrazar el poste de 80×40 mm.
